斜管填料

作者:http://www.yijscl.com 发布时间:2018-05-06 浏览:
  巩义市金壹净水材料有限公司专业斜管填料生产厂家供应斜管填料,沉淀池斜管填料,聚丙烯pp斜管填料,乙丙共聚斜管填料,pvc和玻璃钢斜管填料,提供斜管填料价格信息.
    斜管填料简介:
    斜管填料用于给排水工程中水口除砂,工业和生活用水沉淀,污水沉淀,隔油及尾矿浓缩处理,也可用于旧池改造等,主要用于水处理沉淀池中。

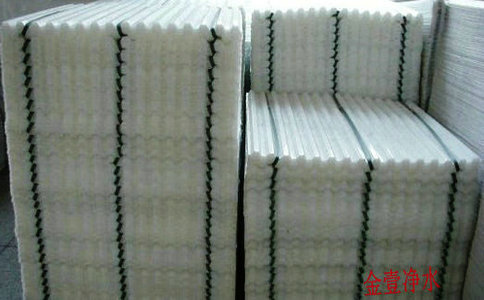

斜管填料
斜管填料
    斜管填料根据材质可分为:聚丙烯pp斜管填料、乙丙共聚斜管填料、pvc斜管填料和玻璃钢斜管填料。
    斜管填料特点:
    1、斜管填料湿周大,水力半径小,层流状态好,颗粒沉淀不受絮凝水流干扰。
    2、在沉淀池中使用斜管填料可以使水流处于或者接近平流状态,可增加沉淀时间,适用范围广、沉淀效果好;
    3、沉淀池斜管填料管内雷诺系数小。
    4、当斜管管长为1米时,有效负荷按3-5吨/米2·时设计。V0控制在2.5-3.0毫米/秒范围内,出水水质好。
    5、在取水口处采用斜管填料,管长2.0~3.0米时,可在50-100公斤/米3泥砂含量的高浊度中安全运行处理。
    6、采用斜管填料沉淀池,其处理能力是平流式沉淀池的3-5倍,加速澄清池和脉冲澄清池的2-3倍。

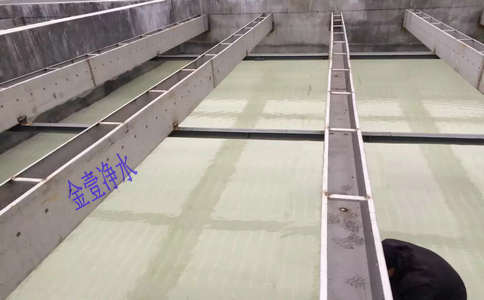

我司斜管填料在沉淀池使用效果图
    斜管填料孔径(规格尺寸):
   根据建设部水处理用斜管填料CJ/T83-2016标准斜管填料孔径(规格尺寸)分为以下几种:
    1、25mm\30mm\35mm\50mm\60mm\80mm\100mm等(可根据客户需求定制加工)。
    2、斜管填料尺寸为1000mm*1000mm*1000mm(斜长)
    3、由于斜管填料采用60度角安装所以斜管填料垂直高度为866mm。
 斜管填料材质、斜管填料直径、斜管填料厚度、斜管填料重量等指标参照下表:
金壹牌斜管填料技术参数
材质 斜管填料主要指标
斜管直径
mm
单组斜管外形尺寸
L×B×H
mm
 斜管倾度
(°)
管壁厚度
mm
斜管质量
Kg/m²
基本
尺寸
极限
偏差
基本
尺寸
极限
偏差
基本
尺寸
极限
偏差
基本
尺寸
极限
偏差
聚丙烯、
乙丙共聚
25 ±1.5 1000× 500×866或1000×1000×866


L=±10
B=±10
H=±10





60


±2
0.4~0.5 ±0.05 19-30
30 ±1.5 0.45~0.55 ±0.05 18-27
35 ±2.0 0.5~0.6 ±0.05 18-25
50 ±2.5 0.5~0.6 ±0.06 20-24
60 ±2.5 0.6~0.8 ±0.06 20-26
80 ±2.5 1.0~1.3 ±0.06 25-32
100 ±2.5 0.3~0.5 ±0.08 20-26
聚氯乙烯 25   1000× 500×866或1000×1000×866 0.4~0.5 ±0.05 21-47
30   0.4~0.6 ±0.05 24-38
35   0.4~0.6 ±0.05 21-40
50   0.5~0.6 ±0.06 19-28
60   0.5~0.6 ±0.06 27-35
80   0.5~0.6 ±0.06 19-25
注:不锈钢斜管填料理论重量的密度按不锈钢06Cr19Ni10材质7.93×10³kg/m³计
    在选择斜管填料孔径时需考虑实际原水浑浊度,由于斜管填料具有水力半径小、管内水流雷诺系数小等特点,选择斜管孔径时斜管填料孔径不易过大,但是为了避免斜管填料管内污泥淤积,斜管填料孔径也不易太小,斜管填料孔径过大容易造成沉淀速度过快,污泥、污染物等容易引起回流造成二次污染,一般自来水工程采用25mm-35mm,污水处理厂采用50mm-80mm.
    斜管填料安装步骤:
    步骤1:斜管填料沉淀池底部排泥管设备
    斜管填料沉淀池安装次序一般从底部开始,先完结最底部的排泥管道体系的设备,保证排泥管道开孔符合规划要求、固定可靠,查看无误后,才允许进入下一道设备工序。
    步骤2:斜管填料支架设备
    依据斜管填料沉淀池支架设备施工图,先将填料支架设备到位,查看一切焊接结点可靠、支架强度足以接受填料分量,并在支架外表完结防腐处理;
    步骤3:斜管填料烫接
    按斜管填料的烫接办法将每一个斜管填料包装作为一个独自的烫接单元,一个单元完结烫接后为1m2,烫接完结后在场地上规整堆积(保存少数的散片备用)。
    步骤4:斜管填料池内拼装
    将烫接后的填料单元在填料支架上部自左向右进行拼装。始终坚持60°角不变,每一单元次序拼装时要恰当压紧,拼装到最右侧时若尺度不是正适宜,需求依据尺度用散片斜管填料烫接后进行拼装直至悉数到位。
    步骤5:斜管填料上部固定
    由于斜管填料比重为0.92略小于水,斜管填料在池内拼装到位后需求在填料上方下方选用斜管填料专用绳进行绑定,或用圆钢固定,圆钢有必要做防腐处理。

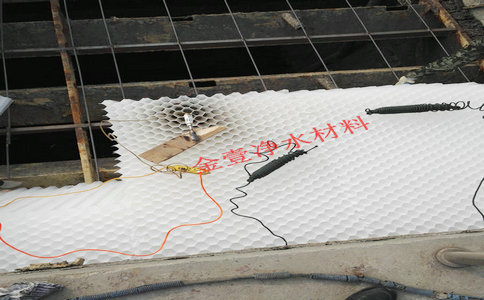

我司工作人员在进行斜管填料安装
    步骤6:斜管填料沉淀池运转调试
    (1)、查看进水是否均匀,不得对沉积池形成冲击,影响沉淀作用;
    (2)、调整出水堰槽凹凸及水平度至适宜,坚持出水均匀;
    (3)、通过以上施工工序,至此斜管沉积池填料设备现已悉数完结。正常投入使用后需求依据进水中悬浮物浓度状况断定排泥周期,留意及时排泥,保证斜管沉积池始终坚持杰出的运转状况及令人满意的出水水质。

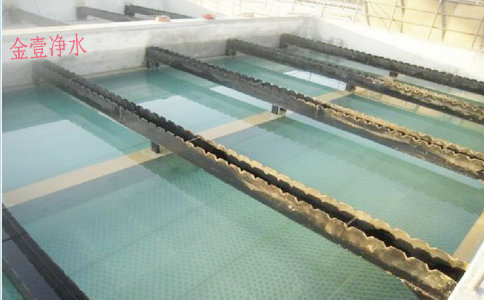

金壹牌沉淀池斜管填料安装完成后进行调试现场
    斜管填料安装注意事项:
    1、斜管填料安装应为60度角。
    2、斜管填料安装方向应为逆水流水方向倾斜。
    我司可提供24小时上门斜管填料安装服务,提供斜管填料旧料拆除及新料斜管填料安装服务。
    斜管填料价格:220元/方-350元/方,由于斜管填料价格跟其孔径、厚度以及原材影响,及时的斜管填料价格可免费咨询我司销售人员。
    斜管填料包装:
    1、斜管填料包装符合GB/T191规格。
    2、斜管填料外包装应保证不受划伤、碰损、在运输过程中不应产生变形。
    3、包装好的斜管填料应符合运输工具的运输要求。
    斜管填料运输:
    斜管填料运输过程中不应在阳光下暴晒,不应与易燃物质混合装运。
    斜管填料贮存:
    斜管填料应存放在干燥、通风的库房内,应避免与具有腐蚀性的物质存放在一起,储存场所应具备防火、避光等条件。

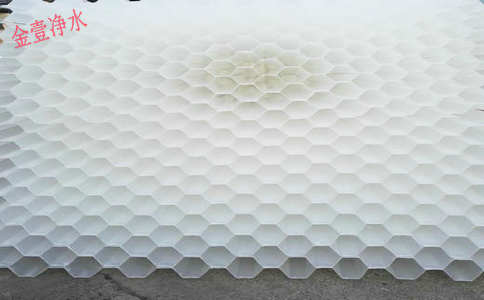

我司斜管填料贮存库房
